Considere que, em dois sistemas de bombeamento, S1 e S2, seja possível empregar uma única bomba, uma associação de duas bombas iguais em série ou uma associação de duas bombas iguais em paralelo.

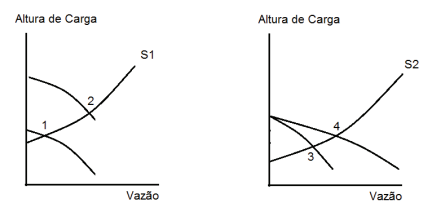

As curvas características de altura de carga em função da vazão para as bombas individuais, para as duas bombas associadas em série, para as duas bombas associadas em paralelo e para os dois sistemas, S1 e S2, estão qualitativamente demonstradas na figura a seguir.Os pontos 1 e 2 representam pontos de operação no sistema S1 e os pontos 3 e 4 representam pontos de operação no sistema S2.Com base na figura, é correto afirmar que
As curvas características de altura de carga em função da vazão para as bombas individuais, para as duas bombas associadas em série, para as duas bombas associadas em paralelo e para os dois sistemas, S1 e S2, estão qualitativamente demonstradas na figura a seguir.Os pontos 1 e 2 representam pontos de operação no sistema S1 e os pontos 3 e 4 representam pontos de operação no sistema S2.Com base na figura, é correto afirmar que- Ao ponto 1 representa o ponto de operação da associação em série no sistema S1.
- Bo ponto 4 representa o ponto de operação da associação em paralelo no sistema S2.
- Co ponto 2 representa o ponto de operação de uma única bomba operando no sistema S1.
- Da altura de carga do ponto de operação 2 deve ser o dobro da altura de carga do ponto de operação 1 no sistema S1.
- Ea vazão do ponto de operação 4 deve ser o dobro da vazão do ponto de operação 3 no sistema S2.
