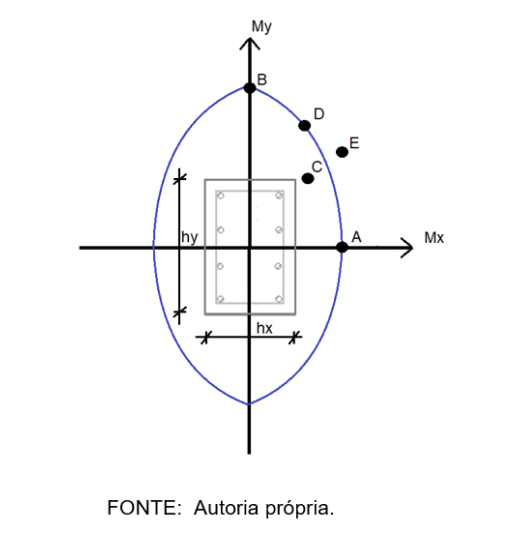

Considere o excerto abaixo.Os pilares de concreto armado são elementos estruturais que, essencialmente, se encontram submetidos à flexão composta. Para os pilares de concreto armado de seção retangular, pode ser definida uma envoltória mínima de 1ª ordem, a qual pode ser utilizada para o dimensionamento desse elemento. Quando houver a necessidade de se considerar os efeitos locais de 2ª ordem no pilar, uma segunda envoltória deve ser utilizada considerando tais efeitos.A figura abaixo apresenta a envoltória mínima de 1ª ordem para um pilar de seção retangular submetido à flexão composta, onde hx e hy representam as dimensões da seção transversal do pilar nas direções horizontal e vertical, Mx representa o eixo dos momentos em torno do eixo x e My representa o eixo dos momentos em torno do eixo y.
Considerando que a envoltória da figura anterior foi obtida para um pilar de concreto da classe C25, composto por 8 barras de 12,5 mm de diâmetro simetricamente distribuídas, sendo duas delas ao longo de hx e quatro ao longo de hy, constata-se que
Considerando que a envoltória da figura anterior foi obtida para um pilar de concreto da classe C25, composto por 8 barras de 12,5 mm de diâmetro simetricamente distribuídas, sendo duas delas ao longo de hx e quatro ao longo de hy, constata-se que- Aos pontos C e E indicam a existência de flexão oblíqua, sendo que, no ponto C, os esforços solicitantes são menores que os esforços resistentes, enquanto que, no ponto E, os esforços solicitantes superam os esforços resistentes.
- Bos pontos A e B indicam a existência de flexão oblíqua, enquanto que o ponto D configura uma situação de flexão reta, sendo que o ponto D indica uma situação contra a segurança da estrutura.
- Co aumento da quantidade de barras ao longo das dimensões hx e hy, com manutenção do diâmetro das armaduras, não altera a curva de momentos resistentes, enquanto que a diminuição do diâmetro das armaduras, com manutenção da quantidade de barras, ocasiona redução na curva de momentos resistentes.
- Da manutenção da quantidade de barras e a de seus respectivos diâmetros, nas direções hx e hy, associadas com alteração no fc k do concreto, provocam o aumento da curva de momentos resistentes no caso de diminuição do valor do fck e a diminuição na curva de momentos resistentes com aumento no valor do fck .
