Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2023

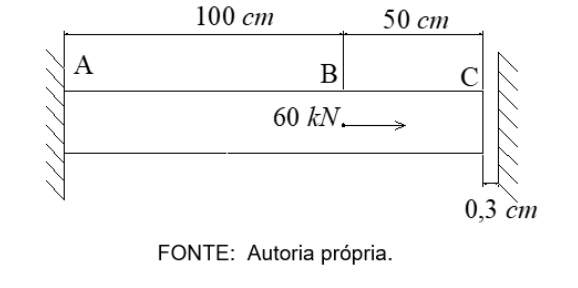

A barra ilustrada abaixo está submetida a uma carga axial de 60kN, aplicada na seção B. Antes da aplicação da carga, a barra encontra-se engastada na seção A e livre na seção C, havendo uma fenda de 0,3 cm entre a seção C e um engaste. Após a aplicação da carga, a barra deforma-se, e a seção C encosta no engaste à direita, de modo que há impedimento de deslocamento axial na seção C.Tomando por base os comprimentos dos trechos ilustrados na figura e o valor da rigidez axial da barra EA = 10⁴ kN, na situação final, a reação axial na seção A tem módulo

1. A40kN, e a reação axial na seção C tem módulo 20kN.
2. B20kN, e a reação axial na seção C tem módulo 40kN.
3. C15kN, e a reação axial na seção C tem módulo 45kN.
4. D45kN, e a reação axial na seção C tem módulo 15kN.
