Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2023
Engenharia CivilEstruturas
- Código
- qq845264
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2023
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro - Área Civil: Estrutural

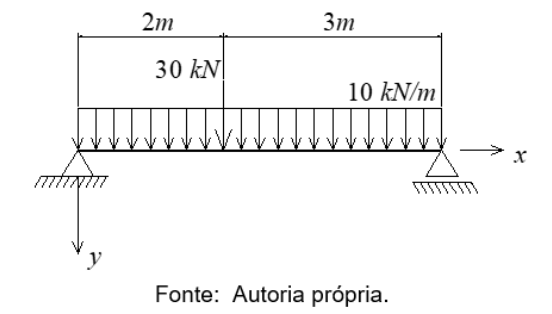

A viga prismática, constituída de um material linear elástico e simplesmente apoiada, esquematizada na figura abaixo, possui um vão de 5 m e se encontra submetida a uma taxa de carregamento uniforme de 10 kN/m e uma força concentrada de 30 kN aplicada a uma distância de 2 m do apoio da esquerda. Para verificar a resistência da estrutura, é necessário determinar os valores das componentes de tensão existentes.
Considerando os dados contidos na figura, a componente de tensão cisalhante τxy atinge o maior módulo
Considerando os dados contidos na figura, a componente de tensão cisalhante τxy atinge o maior módulo- Ano apoio esquerdo da viga e a componente de tensão normal σx atinge o maior módulo na seção situada a 2 m do apoio esquerdo da viga.
- Bno apoio direito da viga e a componente de tensão normal σx atinge o maior módulo no apoio direito da viga.
- Cno apoio direito da viga e a componente de tensão normal σx atinge o maior módulo na seção situada a 2,5 m do apoio esquerdo da viga.
- Dna seção situada a 2 m do apoio esquerdo da viga e a componente de tensão normal σx atinge o maior módulo no apoio esquerdo da viga.
