Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — COMPERVE - UFRN 2023
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq845266
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2023
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro - Área: Elétrica

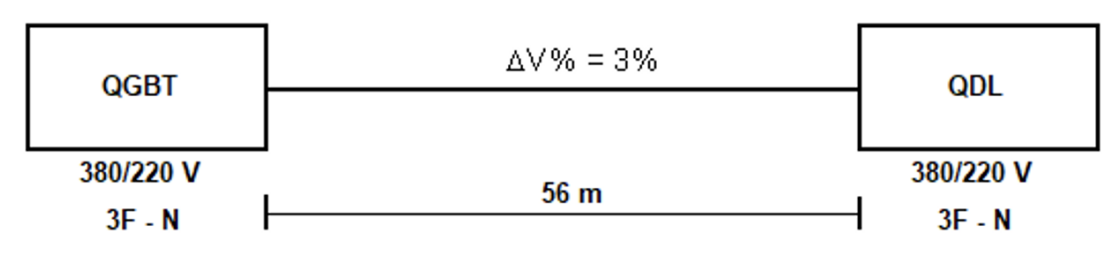

Na distribuição de energia elétrica de uma universidade, um Quadro de Distribuição de Luz (QDL) é alimentado a partir de um Quadro Geral de Baixa Tensão (QGBT) por meio de cabos unipolares de cobre com isolação de PVC, instalados em eletroduto de PVC enterrado no solo, conforme a figura abaixo.

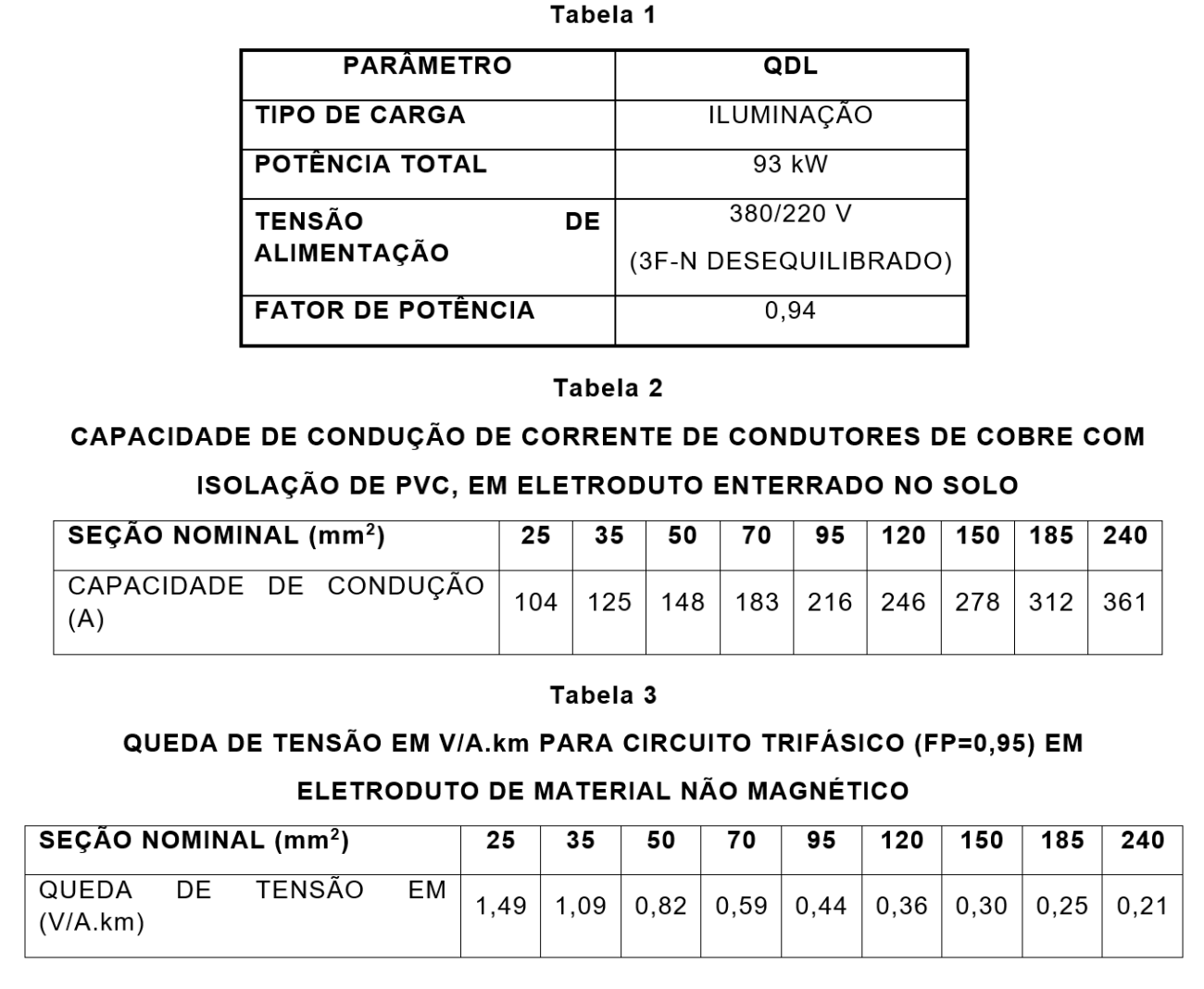

Na Tabela 1, estão os parâmetros do QDL
Adotando-se um fator de agrupamento dos condutores igual a 0,8 e considerando-se √3 = 1,73, as seções nominais dos condutores de fase desse circuito, obtidas por meio dos critérios de Capacidade de Condução de Corrente (Tabela 2) e de Queda de Tensão (Tabela 3), serão, respectivamente,
Na Tabela 1, estão os parâmetros do QDLAdotando-se um fator de agrupamento dos condutores igual a 0,8 e considerando-se √3 = 1,73, as seções nominais dos condutores de fase desse circuito, obtidas por meio dos critérios de Capacidade de Condução de Corrente (Tabela 2) e de Queda de Tensão (Tabela 3), serão, respectivamente,- A95 mm² e 35 mm².
- B70 mm² e 25 mm².
- C120 mm² e 70 mm².
- D185 mm² e 120 mm².
