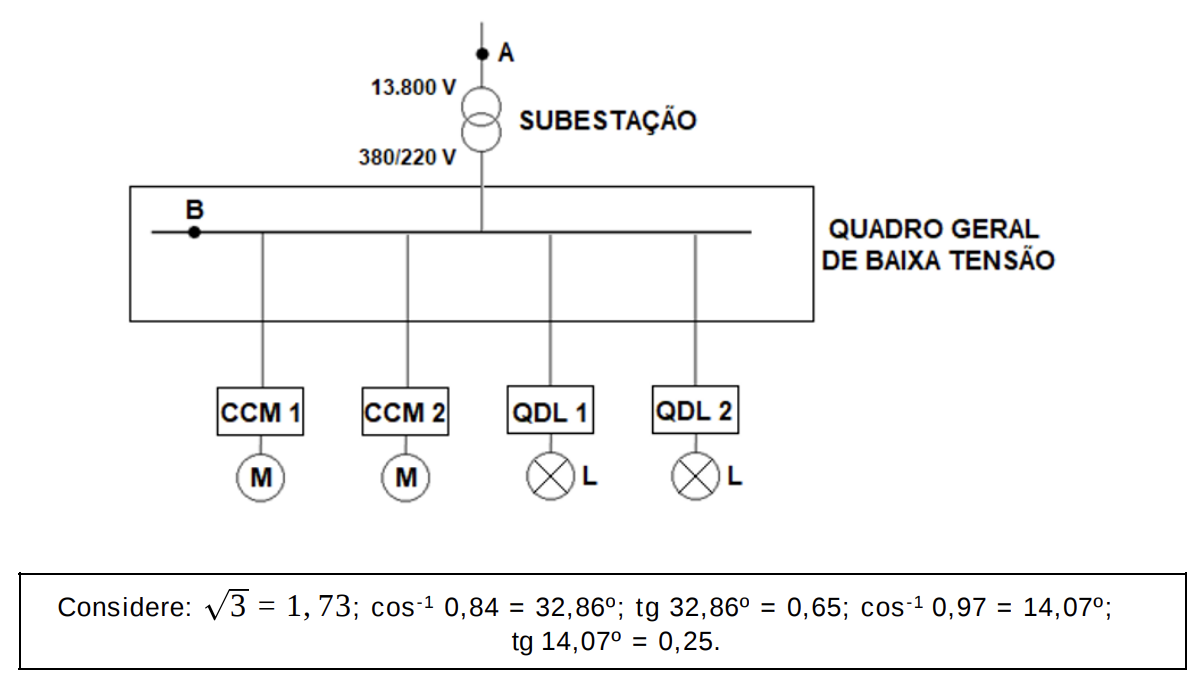

O diagrama unifilar simplificado da figura abaixo representa as instalações elétricas de uma indústria, contendo centros de controle de motores (CCM), quadros de distribuição de luz (QDL), motores trifásicos (M) e lâmpadas (L). Todos os CCMs e QDLs são trifásicos, e a carga trifásica total corresponde a 126 kW com um fator de potência em atraso de 0,84.
Um banco de capacitores deverá ser dimensionado para corrigir o fator de potência dessa instalação total para 0,97 em atraso, considerando-se que existe uma grande quantidade de cargas de potências distintas e com diferentes períodos de funcionamento. Essa correção deverá ter menores custos e liberar potência do transformador da subestação. O local para a instalação do banco de capacitores, a potência reativa fornecida pelo banco de capacitores e a redução resultante na corrente total após a correção do fator de potência serão, respectivamente,
Um banco de capacitores deverá ser dimensionado para corrigir o fator de potência dessa instalação total para 0,97 em atraso, considerando-se que existe uma grande quantidade de cargas de potências distintas e com diferentes períodos de funcionamento. Essa correção deverá ter menores custos e liberar potência do transformador da subestação. O local para a instalação do banco de capacitores, a potência reativa fornecida pelo banco de capacitores e a redução resultante na corrente total após a correção do fator de potência serão, respectivamente,- AB, 50,40 kvar e 30,58 A.
- BA, 32,86 kvar e 25,43 A.
- CB, 64,32 kvar e 48,64 A.
- DA, 85,74 kvar e 72,81 A.
