Questão de Engenharia Elétrica — Máquinas Elétricas — COMPERVE - UFRN 2023
Engenharia ElétricaMáquinas Elétricas
- Código
- qq845270
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2023
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro - Área: Elétrica

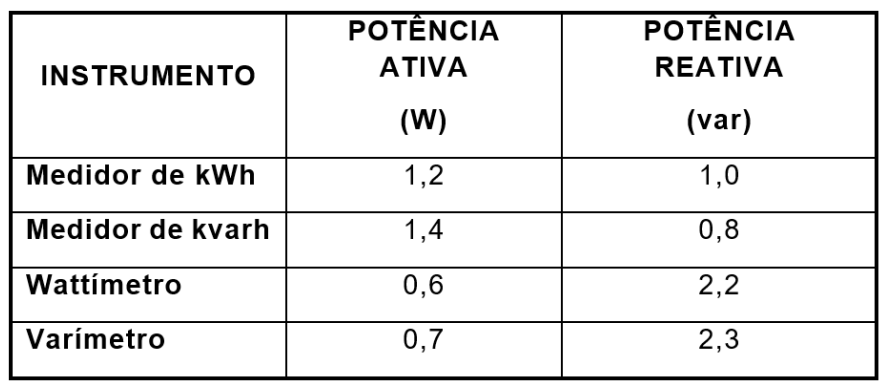

As cargas padronizadas adotadas para transformadores de corrente (TC) são baseadas nos tipos de instrumentos elétricos que são empregados nos seus secundários. A tabela abaixo apresenta as perdas para os instrumentos que serão alimentados por um transformador de corrente em 5 A e 60 Hz.
Esses instrumentos serão instalados a 20 m do TC e ligados a ele por meio de um condutor com seção 2,5 mm², cuja resistência elétrica é 7,41Ω /km.A carga nominal padronizada pela ABNT, para esse TC, imediatamente superior às perdas calculadas, será
Esses instrumentos serão instalados a 20 m do TC e ligados a ele por meio de um condutor com seção 2,5 mm², cuja resistência elétrica é 7,41Ω /km.A carga nominal padronizada pela ABNT, para esse TC, imediatamente superior às perdas calculadas, será- AC 25.
- BC 12,5.
- CC 50.
- DC 100.
