Questão de Eletricidade — Instalações Elétricas em Eletricidade — COMPERVE - UFRN 2023

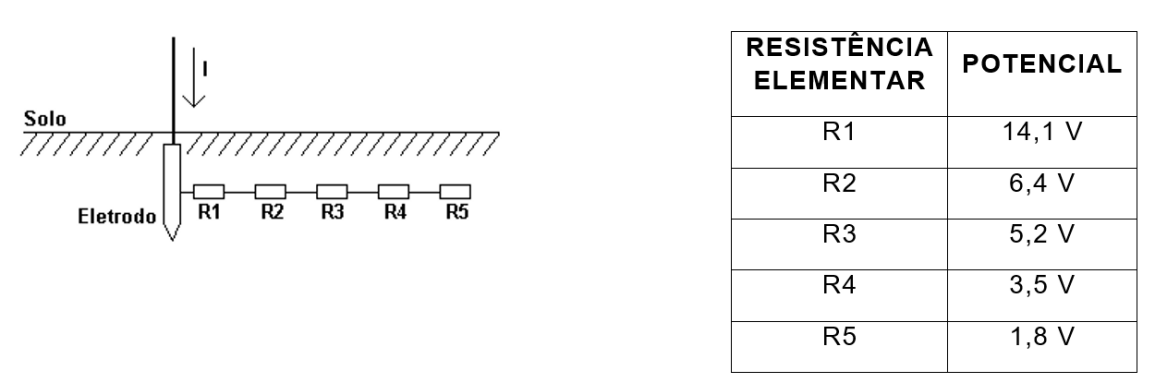

Nas imagens abaixo, a figura representa as resistências elementares que compõem a resistência de aterramento e a tabela apresenta os valores dos potenciais ao longo de um solo homogêneo (ρ constante) quando uma corrente I igual a 6 A sai do eletrodo de aterramento para o solo.O valor total da resistência de aterramento é, aproximadamente,

1. A5,17 Ω.
2. B2,35 Ω.
3. C3,42 Ω.
4. D8,64 Ω.
