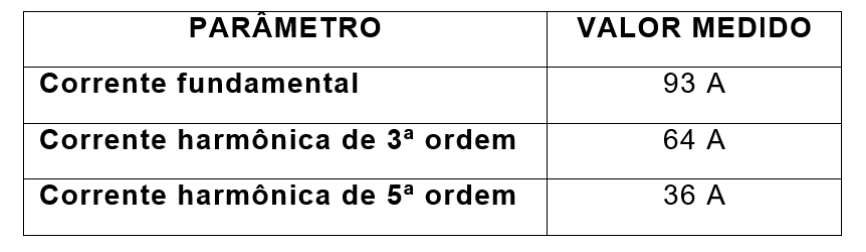

Um circuito trifásico (R-S-T-N) alimenta vários computadores e equipamentos de tecnologia da informação, os quais são cargas geradoras de terceiras harmônicas. Medições realizadas nos condutores de fase desse circuito apresentaram correntes máximas com os valores encontrados na tabela abaixo.
A corrente de projeto a ser considerada no dimensionamento da seção dos condutores desse circuito e a taxa de distorção da terceira harmônica (THD₃) serão, aproximadamente,
A corrente de projeto a ser considerada no dimensionamento da seção dos condutores desse circuito e a taxa de distorção da terceira harmônica (THD₃) serão, aproximadamente,- A118,49 A e 68,82%, respectivamente.
- B153,22 A e 35,46%, respectivamente.
- C182,86 A e 42,59%, respectivamente.
- D246,53 A e 54,73%, respectivamente.
