Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — COMPERVE - UFRN 2023
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq845287
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2023
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro - Área: Elétrica

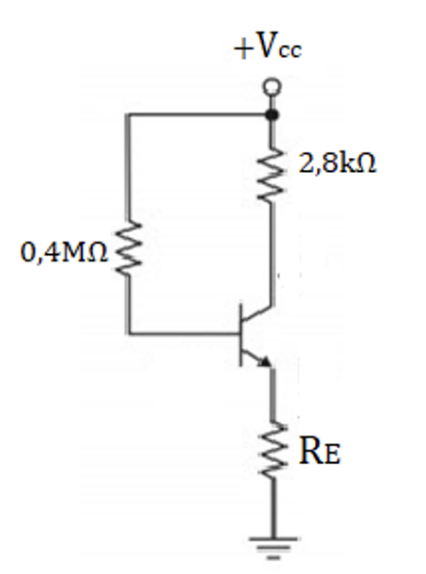

A figura abaixo representa um circuito polarizado na região ativa contendo um transistor de silício com ganho β = 100.
Nesse circuito, ao considerar que VCC = 12V, VCE = 2,5V, e IB = 20µA, o valor de RE será, aproximadamente,
Nesse circuito, ao considerar que VCC = 12V, VCE = 2,5V, e IB = 20µA, o valor de RE será, aproximadamente,- A2,0kΩ.
- B3,0kΩ.
- C4,0kΩ.
- D8,0kΩ
