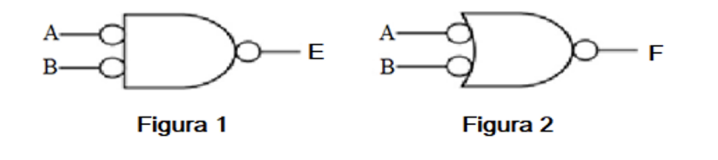

No laboratório de eletrônica digital de uma instituição de ensino, um estudante de eletrônica realiza aula prática utilizando portas lógicas. O estudante deverá analisar as figuras 1 e 2, expostas abaixo, que representam dois circuitos com portas lógicas, de entradas A e B.
Os circuitos das figuras 1 e 2 apresentam, em suas saídas E e F, resultados equivalentes aos produzidos, respectivamente, pelas portas lógicas
Os circuitos das figuras 1 e 2 apresentam, em suas saídas E e F, resultados equivalentes aos produzidos, respectivamente, pelas portas lógicas- AOR e AND.
- BXOR e XOR.
- CAND e OR.
- DNOR e NAND.
