Questão de Eletrônica — Automação e Controle em Eletrônica — COMPERVE - UFRN 2023

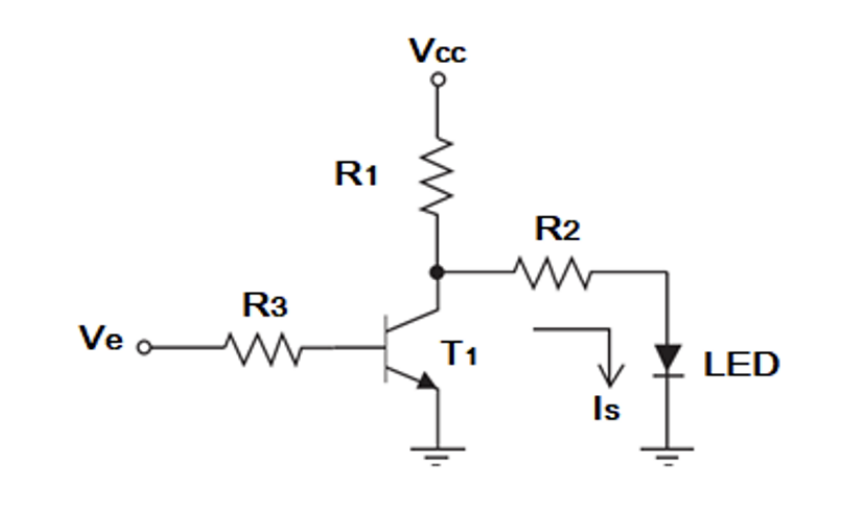

Na figura abaixo, tem-se a representação de um circuito utilizado para controlar o acendimento de um LED. Considere que a tensão de entrada Ve = 5,0 V é referente ao nível lógico ALTO, Ve = 0,0 V, ao nível lógico BAIXO e que o transistor T1 tem um ganho β = 150, apresentando VBE = 0,7 V quando opera em condução e VCE = 0,3 V, em saturação. Além disso, o LED apresenta uma queda de tensão de 1,7 V quando está conduzindo.Se os valores de R1, R2, R3 e Vcc forem, respectivamente, 220Ω, 100Ω, 1kΩ e 5,0V, o valor da corrente elétrica Is, quando o LED acender, será igual a

1. A11mA.
2. B10mA.
3. C15mA.
4. D12mA.
