Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2023
Engenharia CivilEstruturas
- Código
- qq845348
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2023
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro: Área Civil: Hidrossanitário

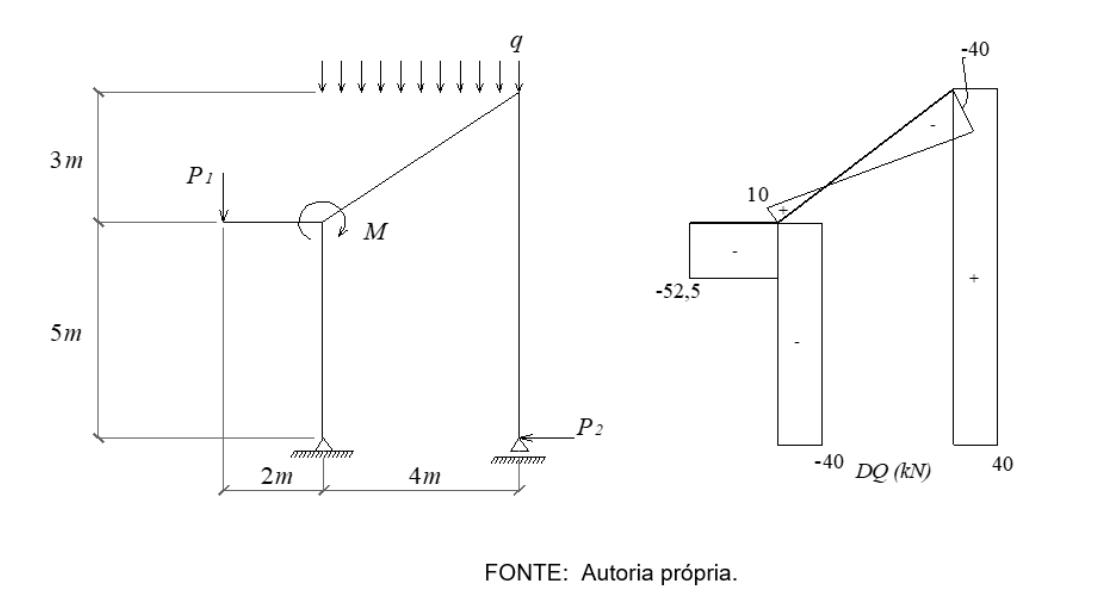

O pórtico isostático biapoiado, ilustrado na figura abaixo, encontra-se submetido a uma taxa de carregamento uniforme, duas forças concentradas e uma carga momento concentrada.
Considerando-se o diagrama de força cortante (DQ) do pórtico, conclui-se que o valor M da carga momento aplicada é de
Considerando-se o diagrama de força cortante (DQ) do pórtico, conclui-se que o valor M da carga momento aplicada é de- A60 kNm.
- B105 kNm.
- C200 kNm.
- D245 kNm.
