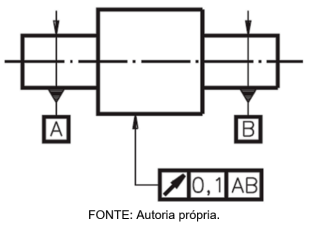

Analise o desenho da tolerância geométrica na figura abaixo.
Interpretando o desenho da tolerância geométrica, o desvio de batimento
Interpretando o desenho da tolerância geométrica, o desvio de batimento- Aradial não pode ultrapassar 0,1 mm em cada seção medida, durante uma rotação completa em torno do eixo AB.
- Baxial não pode ultrapassar 0,1 mm em cada seção medida, durante uma rotação completa em torno do eixo AB.
- Cnão deve ultrapassar 0,1 mm em cada cilindro de medição, durante uma rotação completa em torno do eixo A.
- Dnão deve ultrapassar 0,1 mm em cada cilindro de medição, durante uma rotação completa em torno do eixo B.
