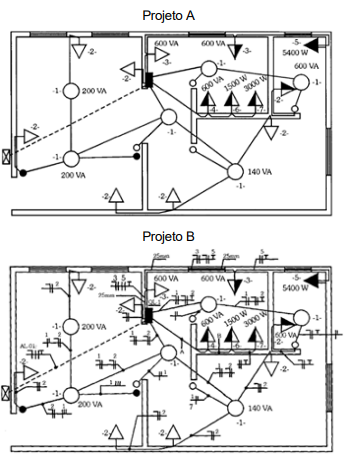

Após a elaboração do anteprojeto de Arquitetura, passa-se à fase do projeto executivo, momento no qual são elaborados os projetos complementares. Um dos projetos complementares é o projeto das instalações elétricas, o qual visa garantir a transferência de energia desde uma fonte, em geral a rede de distribuição da concessionária ou geradores particulares, até os pontos de utilização. Considere os projetos elétricos de um apartamento a seguir:
Fonte: FILHO, Domingos Leite Lima. Projeto de Instalações Elétricas Prediais, 6ª edição. Editora Érica, 2004. A partir dessas informações, podemos afirmar que: I. O projeto A apresenta o sistema de tubulações que interligam os pontos de distribuição. II. O projeto A identifica os diâmetros nominais das tubulações e potência dos pontos de distribuição. III. É possível identificar, no projeto A, tomadas, interruptores e pontos de luz, bem como a caixa de passagem. IV.O projeto B apresenta a locação dos pontos elétricos de um apartamento com diagrama unifilar e identificação de circuitos. V. Estão representadas, no projeto B, a fiação e os condutores que passam por cada trecho do eletroduto, identificando as seções nominais e circuitos. Assinale a alternativa CORRETA:
Fonte: FILHO, Domingos Leite Lima. Projeto de Instalações Elétricas Prediais, 6ª edição. Editora Érica, 2004. A partir dessas informações, podemos afirmar que: I. O projeto A apresenta o sistema de tubulações que interligam os pontos de distribuição. II. O projeto A identifica os diâmetros nominais das tubulações e potência dos pontos de distribuição. III. É possível identificar, no projeto A, tomadas, interruptores e pontos de luz, bem como a caixa de passagem. IV.O projeto B apresenta a locação dos pontos elétricos de um apartamento com diagrama unifilar e identificação de circuitos. V. Estão representadas, no projeto B, a fiação e os condutores que passam por cada trecho do eletroduto, identificando as seções nominais e circuitos. Assinale a alternativa CORRETA:- ASomente as afirmativas I, III e IV são verdadeiras.
- BSomente as afirmativas I, III e V são verdadeiras.
- CSomente as afirmativas I e IV são verdadeiras.
- DSomente as afirmativas II, III e IV são verdadeiras.
- ESomente as afirmativas II e IV são verdadeiras.
