Questão de Física — Cinemática — COMVEST UFAM 2023

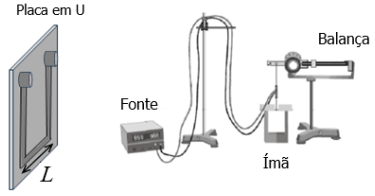

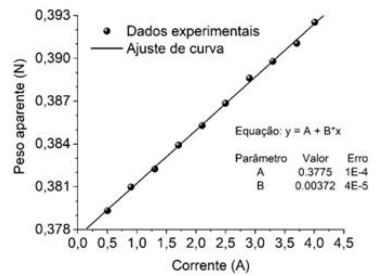

Com o objetivo de determinar a intensidade do campo magnético de um ímã permanente, um estudante fabricou uma placa de circuito impresso contendo uma trilha de cobre na forma de U, como mostrado na figura a seguir. A parte aberta da trilha foi ligada a uma fonte DC ajustável e a parte fechada da trilha (de comprimento L = 5,0cm) foi posicionada entre os polos do ímã, conforme indicado na figura. A placa foi presa a uma balança que mede a massa do conjunto. Quando uma corrente é aplicada na trilha a balança indica uma variação associada à força magnética sofrida pela placa devido a ação do campo magnético do ímã.O estudante decidiu variar a corrente que passa na trilha e registrou a correspondente massa aparente indicada na balança (determinado, assim, o peso aparente), gerando o seguinte gráfico:Sabendo que as “bolinhas” no gráfico representam os dados experimentais obtidos pelo usuário e a linha cheia que passa por eles é o ajuste matemático da reta que melhor se ajusta aos dados experimentais, cuja equação e parâmetros de ajuste podem ser encontrados no gráfico, pode-se verificar que o valor da intensidade do campo magnético do ímã vale:

1. A0,3775 T
2. B3,72 mT
3. C18,6 mT
4. D74,4 mT
5. E186 μT
