Questão de Física — Eletricidade — COMVEST UFAM 2023
FísicaEletricidade
- Código
- qq846177
- Banca
- COMVEST UFAM
- Órgão
- UFAM
- Ano
- 2023
- Nível
- Médio
- Cargo
- COMVEST - - Técnico de Laboratório: Física

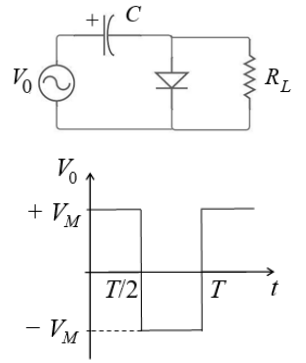

Analise o circuito a seguir, no qual um gerador de tensão apresenta um sinal com forma de onda quadrada de valor DC:
Considerando que VM = 10V, Vdiodo= 0,7V (tensão de corte do diodo) e que RC >> T, assinale a alternativa que indica, respectivamente, os valores mínimo e máximo de tensão sobre o resistor RL :
Considerando que VM = 10V, Vdiodo= 0,7V (tensão de corte do diodo) e que RC >> T, assinale a alternativa que indica, respectivamente, os valores mínimo e máximo de tensão sobre o resistor RL :- A−0,7V e −10V
- B0,7V e 0V
- C0,7V e 10V
- D0,7V e 19,3V
- E20V e −0,7V
