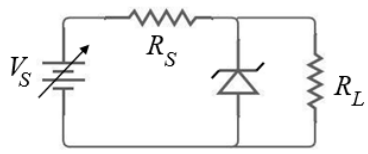

No circuito a seguir, um diodo Zener, com tensão de ruptura de 12V, é utilizado em um circuito contendo dois resistores RS = 1kΩ e RL = 2kΩ, ligados a uma fonte variável ajustada em VS = 20V:
Nessas condições, a corrente que passa pelo diodo Zener é de:
Nessas condições, a corrente que passa pelo diodo Zener é de:- A2,0mA.
- B4,0mA.
- C6,0mA.
- D6,3mA.
- E8,0mA.
