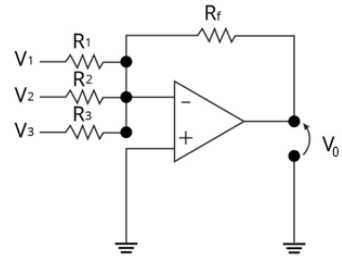

Analise o circuito a seguir:
Considerando R₁ = 500Ω, R₂ = R₃ = Rf = 1,0kΩ, V₁ = V₂ = +2,0V e V₃ = +3,0V, o valor de saída V₀ será de:
Considerando R₁ = 500Ω, R₂ = R₃ = Rf = 1,0kΩ, V₁ = V₂ = +2,0V e V₃ = +3,0V, o valor de saída V₀ será de:- A−20V.
- B− 9,0V.
- C- 10V.
- D+9,0V.
- E+10V.
