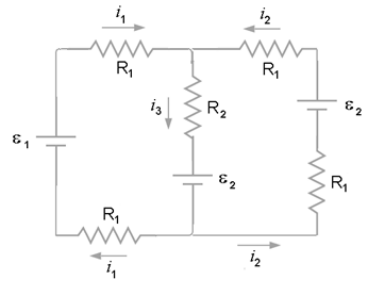

A figura a seguir representa o esquema de um circuito elétrico cujos elementos possuem os seguintes valores: ℇ₁ = 3,0V; ℇ₂ = 6,0V; R₁ = 2,0Ω, R₂ = 2,0Ω:
Considerando que as fontes utilizadas são ideais, podemos afirmar que os valores das correntes i₁ , i₂ e i₃ (em ampères) valem, respectivamente:
Considerando que as fontes utilizadas são ideais, podemos afirmar que os valores das correntes i₁ , i₂ e i₃ (em ampères) valem, respectivamente:- A0,50, 0,25 e 0,25.
- B0,50, 0,50 e 0,25.
- C0,25, 0,25 e 0,25.
- D0,50, 0,25 e 0,50.
- E0,50, 0,50 e 0,50.
