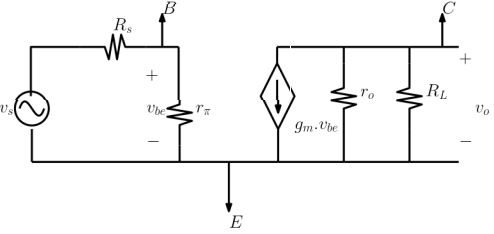

Considere que um transistor bipolar de junção (TBJ) pode ser modelado por um circuito linear quando excitado por pequenos sinais, conforme o circuito abaixo.
Calcule o valor de RLpara que o ganho de tensão vo / vs seja igual a −40V / V.Considere: ro= ∞ (valor muito alto);RS = 5 kΩ ; rπ = = 2,5 kΩ ; gm = - 40 mA/V.
Calcule o valor de RLpara que o ganho de tensão vo / vs seja igual a −40V / V.Considere: ro= ∞ (valor muito alto);RS = 5 kΩ ; rπ = = 2,5 kΩ ; gm = - 40 mA/V.- A4 kΩ
- B5 kΩ
- C8 kΩ
- D3 kΩ
- E6 kΩ
