Questão de Engenharia Civil — Estruturas — COTEC 2023

Engenharia CivilEstruturas
Código
qq855516
Banca
COTEC
Órgão
Prefeitura de Jequitinhonha - MG
Ano
2023
Nível
Superior
Cargo
Engenheiro Civil

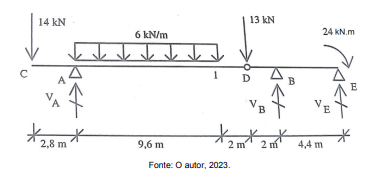

INSTRUÇÃO: Analise a seguinte viga Gerber utilizada em um viaduto de concreto armado. Considere o apoio A de 2º gênero.Imagem associada para resolução da questãoOs valores das reações de apoio VA, VB, VE, o momento fletor e o esforço cortante no ponto A são, respectivamente:
  1. AVA = 40,9 kN, VB = 51,1 kN, VE = 9,80 kN, MFA = - 43,2 kN.m e QA = 51,1 kN.
  2. BVA = 37,1 kN, VB = 39,2 kN, VE= - 9,80 kN, MFA = - 51,1 kN.m e QA = 40,9 kN.
  3. CVA = 51,1 kN, VB = - 9,80 kN, VE = - 43,2 kN, MFA = - 39,2 kN.m e QA = 37,1 kN.
  4. DVA = 51,1 kN, VB = 43,2 kN, VE = - 9,80 kN, MFA = - 39,2 kN.m e QA= 37,1 kN.
  5. EVA = -9,80 kN, VB = 43,2 kN, VE = - 51,1 kN, MFA = - 39,2 kN.m e QA = 37,1 kN.
Revelar gabarito e comentário

GabaritoD — VA = 51,1 kN, VB = 43,2 kN, VE = - 9,80 kN, MFA = - 39,2 kN.m e QA= 37,1 kN.
