Questão de Engenharia Civil — Estruturas — COTEC 2023
Engenharia CivilEstruturas
- Código
- qq856514
- Banca
- COTEC
- Órgão
- Prefeitura de Unaí - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Civil

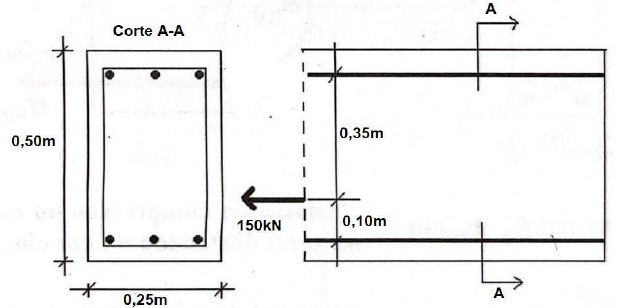

INSTRUÇÃO: Um tirante de concreto armado está submetido a uma carga de tração excêntrica, conforme a figura a seguir.
Fonte: O autor, 2023. A seção superior e a seção inferior de armadura que devem ser empregadas na confecção da peça, sabendo que o concreto é C20 e o aço CA-50, são
Fonte: O autor, 2023. A seção superior e a seção inferior de armadura que devem ser empregadas na confecção da peça, sabendo que o concreto é C20 e o aço CA-50, são- AASsup = 1,10 cm² e ASinf = 3,80 cm².
- BASsup = 2,50 cm² e ASinf = 2,50 cm².
- CASsup = 3,80 cm² e ASinf = 4,20 cm².
- DASsup = 2,10 cm² e ASinf = 2,40 cm².
- EASsup = 1,70 cm² e ASinf = 1,10 cm².
