Questão de Engenharia Elétrica — Máquinas Elétricas — CPCON 2023

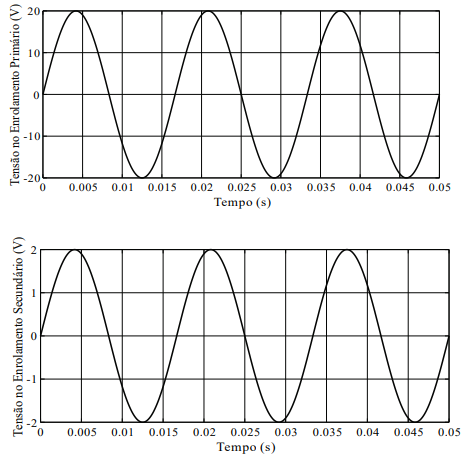

Uma das principais funções dos transformadores é a de transferir energia elétrica de um circuito de entrada (primário) para um de saída (secundário), elevando ou diminuindo os valores de tensão, ou corrente, mantendo a frequência constante. Para determinar a relação de transformação de um determinado transformador, um engenheiro eletricista fez medições da tensão, simultaneamente, nos enrolamentos primário e secundário do equipamento. Ao fazer as medições, o engenheiro observou os sinais de tensão apresentados nos gráficos a seguir.Ao fazer uma análise adequada das informações apresentadas nos gráficos, o engenheiro constatou que a relação de transformação, do enrolamento primário para o secundário, do transformador é:

1. A14,1 : 1.
2. B1 : 10.
3. C10 : 1.
4. D20 : 1.
5. E1 : 20.
