Questão de Eletricidade — Instrumentos e Medições elétricas — CPCON 2023
EletricidadeInstrumentos e Medições elétricas
- Código
- qq859621
- Banca
- CPCON
- Órgão
- UEPB
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

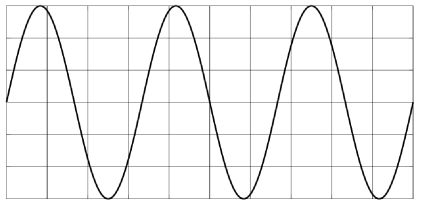

Um engenheiro eletricista utilizou um osciloscópio para medir o valor eficaz e a frequência do sinal de tensão apresentado na figura abaixo.
O osciloscópio estava configurado da seguinte forma: 2 V/divisão e 5 ms/divisão. Sabendo que o osciloscópio mostra a tensão no eixo das ordenadas, o tempo no eixo das abscissas, e que o sinal de tensão possui valor médio nulo e √2 ≅ 1,41 o valor eficaz e a frequência do sinal de tensão observados pelo engenheiro foram, respectivamente, iguais a
O osciloscópio estava configurado da seguinte forma: 2 V/divisão e 5 ms/divisão. Sabendo que o osciloscópio mostra a tensão no eixo das ordenadas, o tempo no eixo das abscissas, e que o sinal de tensão possui valor médio nulo e √2 ≅ 1,41 o valor eficaz e a frequência do sinal de tensão observados pelo engenheiro foram, respectivamente, iguais a- A4,25 V e 60 Hz.
- B6 V e 60 Hz.
- C6 V e 80 Hz.
- D4,25 e 120 Hz.
- E6 V e 120 Hz.
