Analise a figura a seguir.

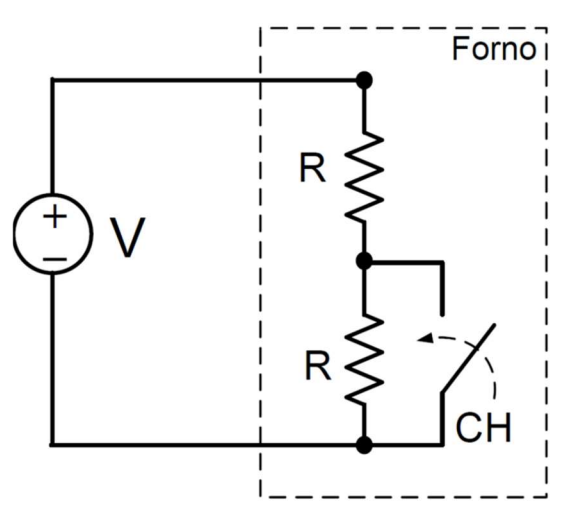

Os resistores no interior do retângulo tracejado representam um forno resistivo com uma chave seletora, CH. Quando a chave é fechada, um dos resistores com resistência de R ohms é curto-circuitado. A potência dissipada pelo forno após o fechamento da chave CH em relação à potência dissipada pelo forno com a chave CH aberta é
Os resistores no interior do retângulo tracejado representam um forno resistivo com uma chave seletora, CH. Quando a chave é fechada, um dos resistores com resistência de R ohms é curto-circuitado. A potência dissipada pelo forno após o fechamento da chave CH em relação à potência dissipada pelo forno com a chave CH aberta é- Aa quarta parte.
- Ba metade.
- Co dobro.
- Do quádruplo.
