Questão de Engenharia Elétrica — Sistema Elétrico Brasileiro — IV - UFG 2023

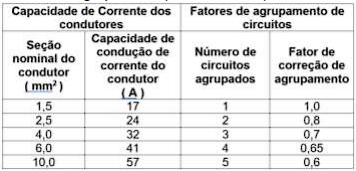

Utilizando o critério de capacidade de condução de corrente, dimensione os condutores para o circuito de uma carga cuja potência é de 5280 W. O circuito é monofásico, tensão 220 V (fase-neutro). Os condutores do circuito estão inseridos em um eletroduto de PVC embutido em alvenaria (maneira de instalar B1) juntos a dois outros circuitos monofásicos. A temperatura ambiente é de 30 ºC. A tabela mostra os dados de um condutor com isolação de PVC, temperatura de operação 70 ºC, maneira de instalar B1 e fatores de correção de agrupamento de circuitos.Tabela com capacidade de corrente, em amperes, para o método de referência B1 e fatores de correção de agrupamento (NBR 5410/2004)A seção transversal do condutor do circuito da carga utilizando o critério de capacidade de condução é de

1. A10 mm² .
2. B6 mm².
3. C4 mm².
4. D2,5 mm².
