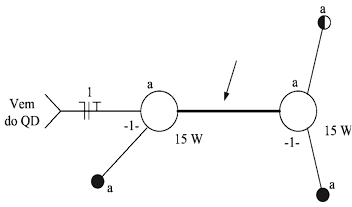

Observe a imagem a seguir.
No esquema unifilar apresentado, duas lâmpadas de 15 W são acionadas por interruptores paralelos e intermediário. Os condutores que devem estar presentes no eletroduto (marcado pela seta na figura) que interliga as duas lâmpadas são
No esquema unifilar apresentado, duas lâmpadas de 15 W são acionadas por interruptores paralelos e intermediário. Os condutores que devem estar presentes no eletroduto (marcado pela seta na figura) que interliga as duas lâmpadas são- Afase, 3 retornos “a” e terra.
- Bfase, neutro e 2 retornos “a”.
- Cneutro, 3 retornos “a” e terra.
- Dneutro, terra e 2 retornos “a”.
