Questão de Arquitetura — Expressão e representação — IV - UFG 2023
ArquiteturaExpressão e representação
- Código
- qq862798
- Banca
- IV - UFG
- Órgão
- UFR
- Ano
- 2023
- Nível
- Superior
- Cargo
- CS-UFG - - Arquiteto e Urbanista

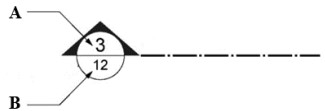

A figura a seguir mostra a representação de uma indicação de corte conforme a NBR 6492:2021, que trata sobre a documentação técnica para projetos arquitetônicos e urbanísticos.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6492: documentação técnica para projetos arquitetônicos e urbanísticos. Rio de Janeiro, p. 29. 2021. [Adaptado].Com base na imagem, as setas A e B indicam, respectivamente:
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6492: documentação técnica para projetos arquitetônicos e urbanísticos. Rio de Janeiro, p. 29. 2021. [Adaptado].Com base na imagem, as setas A e B indicam, respectivamente:- AA – número da prancha e B – número do desenho.
- BA – número do desenho e B – número da prancha.
- CA – número da prancha e B – número de pranchas.
- DA – número de desenhos e B – número da prancha.
