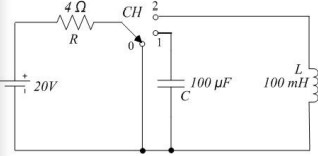

No circuito elétrico mostrado na figura a seguir, a chave CH está, inicialmente, na posição 0 e o capacitor descarregado.
Qual das formas de onda a seguir representa a corrente no resistor R quando a chave passa da posição 0 para a 1 no tempo t₁ e, após o transitório, passa da posição 1 para a 2, no tempo t₂?

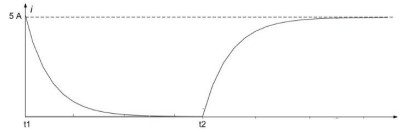

Qual das formas de onda a seguir representa a corrente no resistor R quando a chave passa da posição 0 para a 1 no tempo t₁ e, após o transitório, passa da posição 1 para a 2, no tempo t₂?- A

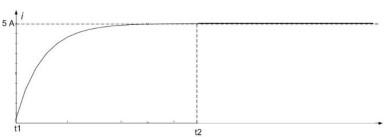

- B

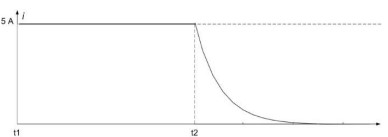

- C

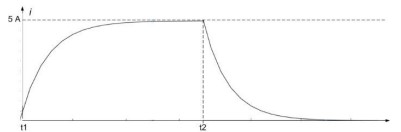

- D
