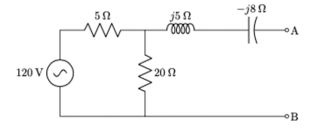

Considere o circuito a seguir, com uma fonte de tensão senoidal de módulo 120 V.
O módulo da tensão de Thévenin e a impedância de Thévenin, vistos dos terminais A e B, são:
O módulo da tensão de Thévenin e a impedância de Thévenin, vistos dos terminais A e B, são:- AVth = 96 V e Zth = 5 Ω
- BVth= 96 V e Zth = 4 + j3 Ω
- CVth= 96 V e Zth = 4 − j3 Ω
- DVth = 120 V e Zth = 5 Ω
- EVth= 120 V e Zth = 25 − j3 Ω
