Questão de Engenharia Civil — Estruturas — FAU 2023

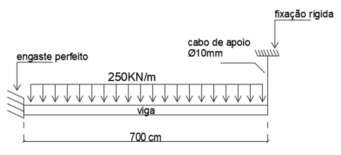

Uma viga (conforme ilustrado a seguir) com 7m de vão e um carregamento distribuído uniforme de 250 kN/m, apoia-se em um engaste perfeito em uma extremidade e em um cabo (tirante) com diâmetro de 10mm e um módulo de elasticidade de 200GPa em outra extremidade. O apoio tirante, trata-se de um apoio de 1º gênero. Desprezando possível ruptura do cabo, qual o percentual de deformação deste cabo? Considerar π = 3,14:

1. AAproximadamente 3,3 %.
2. BAproximadamente 4,2 %.
3. CAproximadamente 5,1 %.
4. DAproximadamente 6,0 %.
5. EAproximadamente 6,9 %.
