Questão de Engenharia Civil — Estruturas — FAU 2023

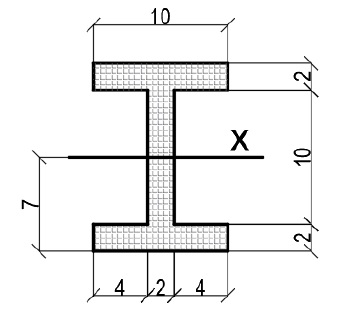

Para combater os esforços de momento fletor em vigas, a seção geométrica e consequentemente o momento de inércia da seção tem grande influência. Quanto maior o momento de inércia, menor as tensões geradas por um determinado momento fletor atuando em uma viga. Pensando nisso, as vigas com seção “I” trazem uma eficiência interessante, da qual há concentrações de massa em certas distâncias do centro de gravidade da seção.Determine, em cm⁴ o momento de inércia X do exemplo de seção “I” ilustrada abaixo:

1. A1.150,00 cm4
2. B1.290,00 cm4
3. C1.510,00 cm4
4. D1.620,00 cm4
5. E1.740,00 cm4
