Questão de Engenharia Civil — Arquitetura na Engenharia Civil — FAU 2023

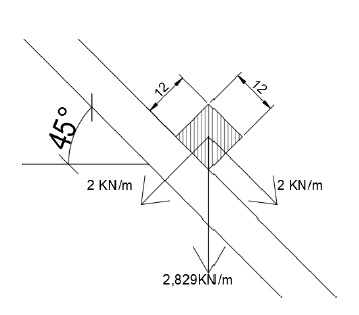

Uma terça de cobertura de seção 12x12 cm com inclinação de 45º é submetida a flexão simples oblíqua, conforme a ilustração abaixo. Sabendo-se que a terça recebe um carregamento de 2,829 kN/m e está bi apoiada em um vão de 2m, qual a máxima tensão normal advinda da flexão que esta terça está submetida em suas extremidades?Considerar que, como sen e cos de 45º é 0,707, o carregamento x e o carregamento y é 2 kN/m respectivamente.

1. A≅ 3,5 MPa.
2. B≅ 5,0 MPa.
3. C≅ 7,0 MPa.
4. D≅ 9,0 MPa.
5. E≅ 10,5 MPa.
