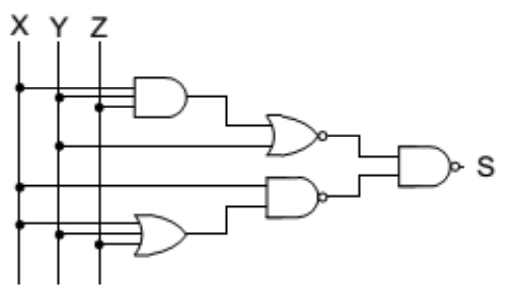

Considere o circuito digital ilustrado na figura e as assertivas abaixo:
I - Para X = 0, Y = 0 e Z = 1 o resultado da saída S é 0. II - Para X = 1, Y = 0 e Z = 0 o resultado da saída S é 1. III - Para X = 1, Y = 1 e Z = 1 o resultado da saída S é 0. IV - A expressão simplificada para o circuito é S = X + Y. V - A expressão simplificada para o circuito é S = X.Y + X.Z. Assinale a alternativa com as assertivas CORRETAS:
I - Para X = 0, Y = 0 e Z = 1 o resultado da saída S é 0. II - Para X = 1, Y = 0 e Z = 0 o resultado da saída S é 1. III - Para X = 1, Y = 1 e Z = 1 o resultado da saída S é 0. IV - A expressão simplificada para o circuito é S = X + Y. V - A expressão simplificada para o circuito é S = X.Y + X.Z. Assinale a alternativa com as assertivas CORRETAS:- AI e IV.
- BI, II e IV.
- CI, II, III e V.
- DII e III.
- EIII e V.
