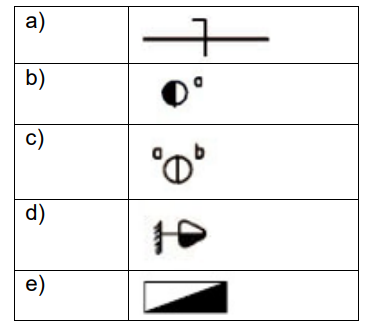

A simbologia de um projeto elétrico são os elementos gráficos que representam os componentes existentes no projeto elétrico residencial, industrial ou comercial. Os símbolos são utilizados para representar os eletrodutos, circuitos, pontos de iluminação e tomada, interruptores, quadros de distribuição, caixas de passagem, entre outros componentes ou dispositivos presentes em um projeto elétrico, facilitando assim a instalação e a manutenção do sistema.Considere os símbolos elétricos a seguir:
Esses símbolos representam:
Esses símbolos representam:- ATerra, Interruptor simples, interruptor paralelo, Tomada Geral Média, Quadro de Distribuição.
- BTerra, Interruptor duplo, interruptor paralelo, Tomada Geral Média, Quadro de Distribuição.
- CCondutor Neutro, Interruptor Intermediário, Interruptor Duplo, Tomada Geral Média, Quadro de Distribuição.
- DNeutro, Interruptor Paralelo, Interruptor Simples, Tomada Geral Média, Quadro de Distribuição.
- ENeutro, Interruptor Paralelo, Interruptor Duplo, Tomada Geral Média, Quadro de Distribuição.
