Questão de Eletrônica — Eletrônica de Potência — FAU 2023
EletrônicaEletrônica de Potência
- Código
- qq871978
- Banca
- FAU
- Órgão
- UNIOESTE
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico em Laboratório (Eletromecânica, Eletrotécnica, Eletricidade, Eletroeletrônica ou Eletrônica)

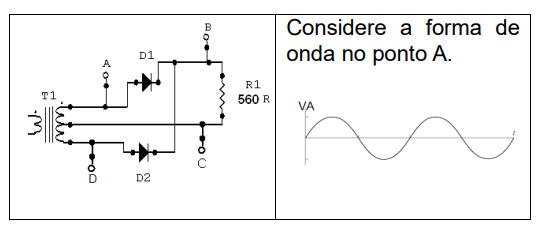

Considere o retificador CA/CC a seguir:

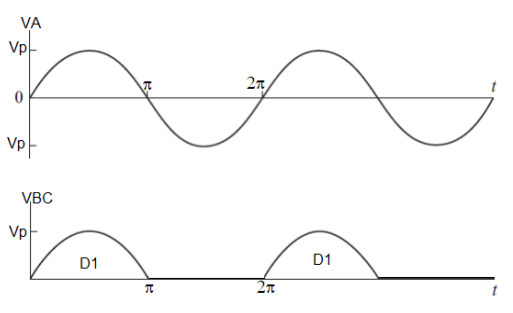

Utilizando um osciloscópio para realizar leituras na entrada VA e na saída VBC, foram obtidas as seguintes formas de onda:
Após analisar as formas onda pode-se concluir que a afirmação correta a seguir é:
Utilizando um osciloscópio para realizar leituras na entrada VA e na saída VBC, foram obtidas as seguintes formas de onda:Após analisar as formas onda pode-se concluir que a afirmação correta a seguir é:- AO Circuito está funcionando corretamente.
- BO circuito não está funcionando corretamente pois há um problema na fase A ou no Diodo D1, fazendo com que a tensão não chegue até o ponto B.
- CO circuito não está funcionando corretamente pois há um problema na fase A ou no Diodo D2, fazendo com que a tensão não chegue até o ponto B.
- DO circuito não está funcionando corretamente pois há um problema na fase D ou no Diodo D1, fazendo com que a tensão não chegue até o ponto B.
- EO circuito não está funcionando corretamente pois há um problema na fase D ou no Diodo D2, fazendo com que a tensão não seja transferida até o ponto B.
