Questão de Engenharia Eletrônica — Sistemas Embarcados — FAU 2023
Engenharia EletrônicaSistemas Embarcados
- Código
- qq871979
- Banca
- FAU
- Órgão
- UNIOESTE
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico em Laboratório (Eletromecânica, Eletrotécnica, Eletricidade, Eletroeletrônica ou Eletrônica)

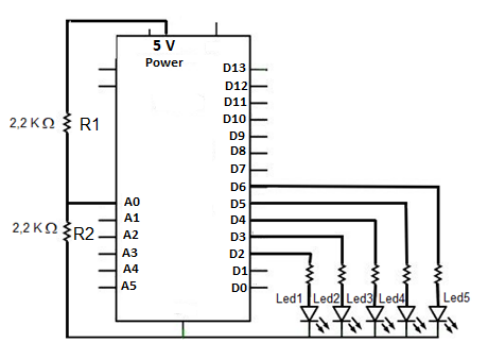

Considere um microcontrolador realizando uma Conversão AD para fazer o processamento do sinal para em seguida acionar as saídas que habilitarão a alimentação para os LEDs, conforme a figura a seguir:
E a lógica de programação é a seguinte://Definição das Variáveisint valorLido = 0;//Ler valor do ADCfloat tensão = 0;//Valor convertido em volts (V)// Programa principalvoid loop(){valorLido = analogRead(A0);//Ler valor da tensãona entrada A0tensão = valorLido * (5.0/1023.0); //Convertervalores em voltsif (valorLido <= 1,0) {digitalWrite(Led1, LOW);digitalWrite(Led2, LOW);digitalWrite(Led3, LOW);digitalWrite(Led4, LOW);digitalWrite(Led5, LOW);}if (1,1 < valorLido <= 3,0) {digitalWrite(Led1, HIGH);digitalWrite(Led2, HIGH);digitalWrite(Led3, LOW);digitalWrite(Led4, LOW);digitalWrite(Led5, LOW);}elsedigitalWrite(Led1, LOW);digitalWrite(Led2, LOW);digitalWrite(Led3, HIGH);digitalWrite(Led4, HIGH);digitalWrite(Led5, HIGH);}}É correto afirmar que apenas os LEDs irão acionar:
E a lógica de programação é a seguinte://Definição das Variáveisint valorLido = 0;//Ler valor do ADCfloat tensão = 0;//Valor convertido em volts (V)// Programa principalvoid loop(){valorLido = analogRead(A0);//Ler valor da tensãona entrada A0tensão = valorLido * (5.0/1023.0); //Convertervalores em voltsif (valorLido <= 1,0) {digitalWrite(Led1, LOW);digitalWrite(Led2, LOW);digitalWrite(Led3, LOW);digitalWrite(Led4, LOW);digitalWrite(Led5, LOW);}if (1,1 < valorLido <= 3,0) {digitalWrite(Led1, HIGH);digitalWrite(Led2, HIGH);digitalWrite(Led3, LOW);digitalWrite(Led4, LOW);digitalWrite(Led5, LOW);}elsedigitalWrite(Led1, LOW);digitalWrite(Led2, LOW);digitalWrite(Led3, HIGH);digitalWrite(Led4, HIGH);digitalWrite(Led5, HIGH);}}É correto afirmar que apenas os LEDs irão acionar:- AL1, L2 e L3.
- BL3, L4 e L5.
- CL4 e L5.
- DTodos os Leds.
- EL1 e L2.
