Questão de Engenharia Mecânica — Sistemas Mecânicos — FAU 2023

Engenharia MecânicaSistemas Mecânicos
Código
qq872003
Banca
FAU
Órgão
UNIOESTE
Ano
2023
Nível
Médio
Cargo
Técnico em Laboratório (Mecânica, Fabricação Mecânica ou Eletromecânica)

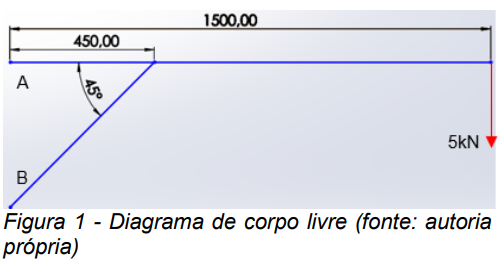

Este diagrama de corpo livre representa uma estrutura carregada com 5kN na sua extremidade e os apoios A e B possuem vínculo do tipo fixo. Tome sen45º = 0,7 , cosv45º = 0,7e tg45º = 1. As reações de apoio horizontais em A e B são, respectivamente:Imagem associada para resolução da questão
  1. A16,7N e 16,7N.
  2. B-16,7kN e 16,7kN.
  3. C-16,7N e -16,7N.
  4. D16,7kN e 16,7kN.
  5. E16,7kN e -16,7kN.
Revelar gabarito e comentário

GabaritoB — -16,7kN e 16,7kN.

Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.

B
