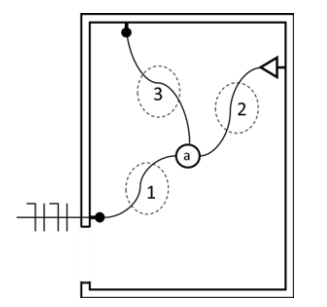

Em uma instalação elétrica, em um cômodo deve ser instalado ponto de luz e tomada, passando pela caixa de passagem (e local da luminária) designada por “a”, como mostra a figura com o esquema a seguir.
Nessa instalação há dois circuitos vindos do quadro de distribuição geral que chega próximo à porta do cômodo, sendo cada circuito composto por um conjunto de fase e neutro para o circuito de tomada e outro conjunto de fase e neutro para iluminação. Assinale a alternativa CORRETA que apresenta quais os tipos de condutores (fase e neutro) do circuito de tomada e de luminária que estão no eletroduto 1, no eletroduto 2 e no eletroduto 3, como indicados na figura.
Nessa instalação há dois circuitos vindos do quadro de distribuição geral que chega próximo à porta do cômodo, sendo cada circuito composto por um conjunto de fase e neutro para o circuito de tomada e outro conjunto de fase e neutro para iluminação. Assinale a alternativa CORRETA que apresenta quais os tipos de condutores (fase e neutro) do circuito de tomada e de luminária que estão no eletroduto 1, no eletroduto 2 e no eletroduto 3, como indicados na figura.- ANo eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há dois retornos.
- BNo eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há dois retornos e no eletroduto 3 há uma fase e um neutro.
- CNo eletroduto 1 há dois neutros, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há três retornos.
- DNo eletroduto 1 há dois neutros, uma fase e dois retornos, no eletroduto 2 há um neutro e dois retornos e no eletroduto 3 há uma fase e um neutro.
- ENo eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há um retorno
