Questão de Engenharia Elétrica — Geração de Energia — FCM 2023
Engenharia ElétricaGeração de Energia
- Código
- qq876305
- Banca
- FCM
- Órgão
- IF Sul - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor - Engenharia Elétrica

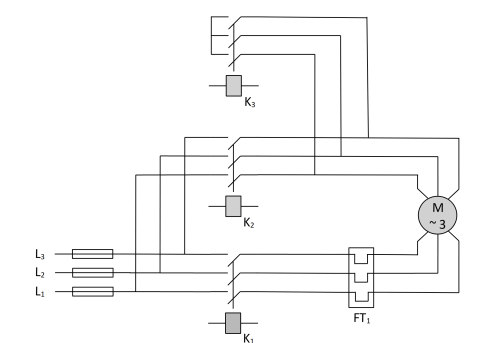

O diagrama multifilar mostrado na Figura 7 representa o diagrama do circuito de força de uma chave de partida estrela-triângulo para motores elétricos trifásicos.
Avalie as afirmações sobre o diagrama mostrado na Figura 7. I - Com o fechamento dos contatores K1 e K3, o motor inicia a sua partida em estrela. II - Com o fechamento dos contatores K2 e K3, o motor inicia a sua partida em triângulo. III - A corrente no circuito durante a partida em estrela corresponde a 33% da corrente nominal do motor. IV - A tensão no motor durante a partida em triângulo corresponde a 58% da tensão nominal da rede elétrica. Está correto apenas o que se afirma em
Avalie as afirmações sobre o diagrama mostrado na Figura 7. I - Com o fechamento dos contatores K1 e K3, o motor inicia a sua partida em estrela. II - Com o fechamento dos contatores K2 e K3, o motor inicia a sua partida em triângulo. III - A corrente no circuito durante a partida em estrela corresponde a 33% da corrente nominal do motor. IV - A tensão no motor durante a partida em triângulo corresponde a 58% da tensão nominal da rede elétrica. Está correto apenas o que se afirma em- AII.
- BI e III.
- CII e III.
- DI, II e IV.
- EI, III e IV.
