Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCM 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq876307
- Banca
- FCM
- Órgão
- IF Sul - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor - Engenharia Elétrica

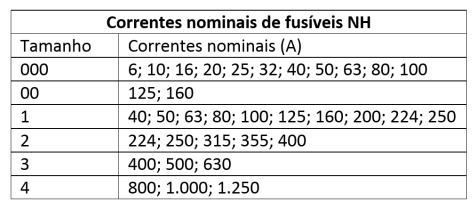

Em uma instalação elétrica industrial de tensão nominal de 380V existem três circuitos de distribuição com as seguintes cargas:Circuito I: um motor trifásico de 25 cv / 4 polos (tensão nominal de 380 V, corrente nominal de 35,5 A e relação corrente de partida/corrente nominal de 6,7).Circuito II: 100 lâmpadas fluorescentes de 100 W com reator de alto fator de potência. Circuito III: 10 aparelhos de ar-condicionado de 24.000 BTU (2,34 kW).Para cada circuito deve ser determinado um fusível de proteção, escolhido dentre as opções mostradas na tabela a seguir:
Adotando-se o fator de multiplicação para cálculo da corrente do fusível igual a 0,4, para circuitos com motores, e 1,15, para circuitos com aparelhos, as correntes nominais dos fusíveis dos circuitos I, II e III devem ser, respectivamente,
Adotando-se o fator de multiplicação para cálculo da corrente do fusível igual a 0,4, para circuitos com motores, e 1,15, para circuitos com aparelhos, as correntes nominais dos fusíveis dos circuitos I, II e III devem ser, respectivamente,- A63 A, 10 A, 32 A.
- B80 A, 16 A, 40 A.
- C100 A, 25 A, 50 A.
- D125 A, 20 A, 63 A.
- E160 A, 32 A, 80 A.
