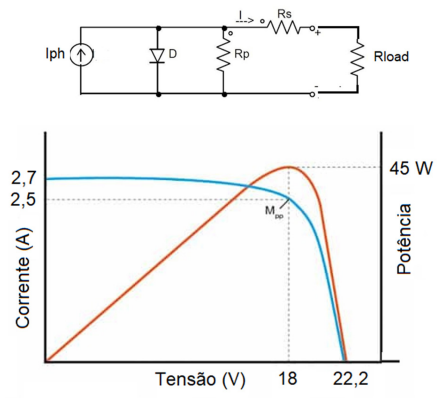

Um conjunto de células fotovoltaicas é interligado de modo que o circuito equivalente e sua curva característica IxV são apresentados a seguir.
Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12Ω , sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.A partir das informações anteriores, avalie as seguintes afirmações.I - O valor da corrente de curto-circuito Isc é igual 2,5 A. II - O rendimento máximo do circuito é, aproximadamente, de 75%. III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A. Está correto apenas o que se afirma em
Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12Ω , sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.A partir das informações anteriores, avalie as seguintes afirmações.I - O valor da corrente de curto-circuito Isc é igual 2,5 A. II - O rendimento máximo do circuito é, aproximadamente, de 75%. III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A. Está correto apenas o que se afirma em- AI.
- BII.
- CIII.
- DII e III.
- EI, II e III.
