Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCM 2023

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq876329
Banca
FCM
Órgão
IF Sul - MG
Ano
2023
Nível
Superior
Cargo
Professor - Engenharia Elétrica

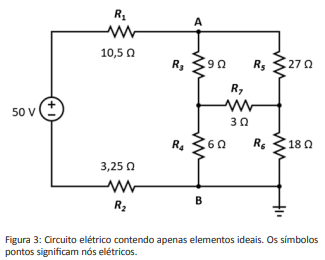

Analise o circuito a seguir.Imagem associada para resolução da questãoQual a tensão elétrica entre os pontos A e B do circuito elétrico representado na Figura 3?
  1. A9 V.
  2. B13,5 V.
  3. C22,5 V.
  4. D29 V.
  5. E43,5 V.
Revelar gabarito e comentário

GabaritoC — 22,5 V.
