Questão de Mecânica — Resistência dos Materiais — FCM 2023
MecânicaResistência dos Materiais
- Código
- qq876438
- Banca
- FCM
- Órgão
- IF Sul - MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Mecânica

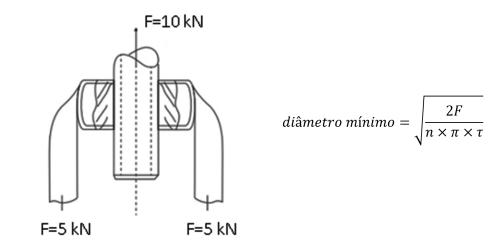

O tirante precisa suportar o esforço de 10KN. Observe e analise a imagem e as informações a seguir.
1 - Utilizar constante de 1,39 para cálculo do diâmetro nominal da rosca métrica.2 - Aproximar os cálculos para a dimensão mais próxima.3 - Utilizar PI = 34 - τ (Tensão de cisalhamento = 108 N/mm²)Calcule o diâmetro mínimo necessário para resistir o cisalhamento e indique a rosca mais próxima para resistir este esforço.
1 - Utilizar constante de 1,39 para cálculo do diâmetro nominal da rosca métrica.2 - Aproximar os cálculos para a dimensão mais próxima.3 - Utilizar PI = 34 - τ (Tensão de cisalhamento = 108 N/mm²)Calcule o diâmetro mínimo necessário para resistir o cisalhamento e indique a rosca mais próxima para resistir este esforço.- AM6 x 1.
- BM8 x 1,25.
- CM10 x 1,5.
- DM12 x1,75.
- EM14 x 2,0.
