Questão de Mecânica — Metrologia — FCM 2023
MecânicaMetrologia
- Código
- qq876446
- Banca
- FCM
- Órgão
- IF Sul - MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Mecânica

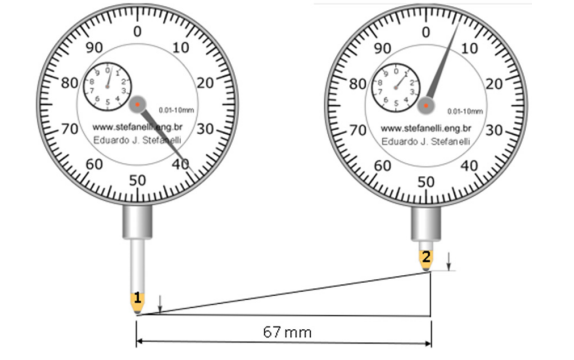

O relógio comparador é um instrumento que pode ser utilizado para conferência no controle dimensional e geométrico de peças.Observe a figura a seguir. No aro foi registrado o deslocamento vertical do ponteiro apresentando a diferença dimensional do ponto 1 para o ponto 2.
Fonte: www.stefanelli.eng.brDe acordo com a figura, o valor correto desta inclinação é:
Fonte: www.stefanelli.eng.brDe acordo com a figura, o valor correto desta inclinação é:- A1:39.
- B1:100.
- C1:67.
- D1:106.
- E1:50.
