Questão de Física — Magnetismo — FCM 2023

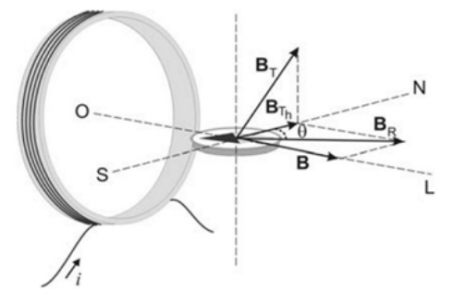

Com a finalidade de obter experimentalmente a componente horizontal do campo magnético da Terra, usou-se uma bússola situada no centro do arranjo de uma bobina de Helmholtz com o eixo orientado na direção Norte-Sul. Ao ligar-se a bobina de Helmholtz, a agulha da bússola sofre uma deflexão θ apontando na direção BR, como mostrado na figura a seguir.Considerando-se B o campo da bobina de Helmholtz e BTh o campo magnético horizontal da Terra, a expressão que calcula corretamente o campo horizontal do planeta é

1. AB cosθ.
2. BB senθ.
3. CB tgθ.
4. DB cotθ.
5. EB secθ.
