Questão de Engenharia Mecânica — Sistemas Termomecânicos — FUMARC 2023

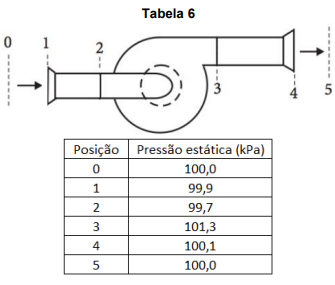

O sistema de ventilação mostrado na figura desloca uma vazão de 0,1 m³/s de ar do ambiente externo (posição 0) para o interior de uma edificação (posição 5). Os dutos de aspiração e insuflação possuem áreas livres para o escoamento de 0,05 m² e 0,04 m², respectivamente. A pressão estática em cada posição do sistema foi listada na tabela 6.Se a densidade do ar ambiente for 1 kg/m³ e a eficiência do ventilador for de 80 %, a potência de acionamento do ventilador está MELHOR representada em:

1. A400 W.
2. B500 W.
3. C600 W
4. D700 W.
