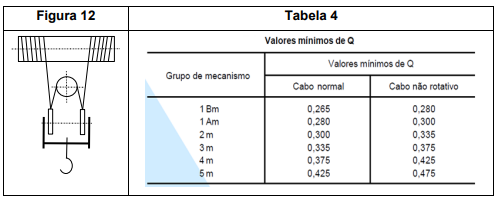

Na Figura 12, está representado um sistema de enrolamento de cabo de aço para uma máquina de elevação.

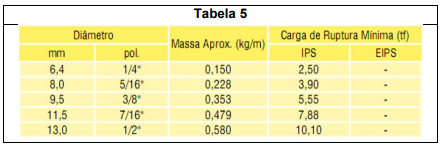

De acordo com a NBR 8400, em função do grupo dos mecanismos e do tipo de cabo tem-se um fator Q a ser aplicado para o cálculo do diâmetro do cabo de aço (Tabela 1 - questão 39). A ponte rolante será utilizada em processo classificada no grupo de mecanismos 4 m com cabo de aço normal. Segundo a norma o diâmetro do cabo de aço é função de Øcabo = Q√T. Considerando a carga total de 3920 kgf, um fator de segurança mínimo igual a 10, o rendimento do conjunto de roldanas c/ rolamento η = 0,98, qual deverá ser o diâmetro do cabo mais próximo de acordo com a Tabela 5:
De acordo com a NBR 8400, em função do grupo dos mecanismos e do tipo de cabo tem-se um fator Q a ser aplicado para o cálculo do diâmetro do cabo de aço (Tabela 1 - questão 39). A ponte rolante será utilizada em processo classificada no grupo de mecanismos 4 m com cabo de aço normal. Segundo a norma o diâmetro do cabo de aço é função de Øcabo = Q√T. Considerando a carga total de 3920 kgf, um fator de segurança mínimo igual a 10, o rendimento do conjunto de roldanas c/ rolamento η = 0,98, qual deverá ser o diâmetro do cabo mais próximo de acordo com a Tabela 5:- A8,0 mm
- B9,5mm
- C11,5 mm
- D13,0 mm
