Questão de Engenharia Mecânica — Materiais de Construção Mecânica — FUMARC 2023

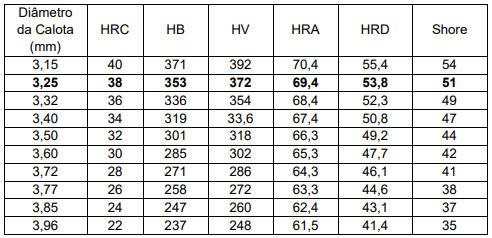

Mediu-se a dureza Brinell no centro de um eixo de aço ABNT 4140 após austenitização a 900 °C, têmpera em óleo seguido de revenimento na temperatura de 580 °C por 2 h foi resfriado em forno até a temperatura ambiente. Mediu-se a dureza na escala Brinell na temperatura ambiente. A carga (P) utilizada foi de 187,5 kgf com diâmetro do penetrador de 2,5 mm e diâmetro da calota de 0,90 mm. Calcule a relação de carga e a dureza Brinell do eixo.Utilize a relação de carga P/D² ; Na Figura 5, apresentam-se duas impressões de dureza (macrodureza) na superfície polida do aço ABNT 4140 temperado e revenido (285 HB). Abaixo, encontra-se o perfil de uma seção reta nesta região. Pergunta-se:a) Calcule a diagonal da impressão, a partir da conversão na Tabela da Figura 5 abaixo, sabendo que a carga utilizada na dureza Vickers foi de 30 kgf.HV = 1,854 P/d²Figura 5: Desenho esquemático dos ensaios Brinell e Vickers.Tabela 2: Conversão de Dureza Rockwell ( C; A; D) ; Vickers ; Shore e Brinell com diâmetro do indentador de 10 mm.A relação de carga e a dureza Brinell do eixo são, respectivamente:

1. A30; 185 HB ; 0,429 mm
2. B30; 285 HB ; 0,429 mm
3. C30; 385 HB ; 0,529 mm
4. D30; 485 HB ; 0,359 mm
